二、產品主要功能及說明

HS-IOT100物聯網無線壓力變送器是一款集電池供電、超低功耗、無線通信、壓力檢測于一體的工業壓力儀表?；贜B-IoT公網的廣泛覆蓋，本產品可實現廣域范圍內測點的在線監測。結合Web大數據平臺的應用，可實現儀表采樣間隔、發送間隔、告警閾值等的遠程配置； 儀表設計防護IP67，可適用于戶外場所，安裝簡單快捷，開機即可實現數據上傳，通過PC或手機均可方便查詢現場數據。適用于不具備供電條件的壓力檢測環境，可應用于消防監測、給水管網、空調系統、工業制程等多種現場應用。

1、通道輸入：一路開關量輸入，一路PT100溫度傳感器輸入，二路4-20MA輸入，一路RS485數字信號輸入（配置解析后傳輸，不做透明傳輸），一路MV電壓輸入，(另外預留了一路TTL電平輸入接口,可接入不同的傳感器模組,如多參數氣體傳感器,氣象類傳感器,激光測距類傳感器等等),同時具備如此多的通道輸入，現場使用場景可多元化及集成化，根據用戶需求可同時接入不同的設備及傳感器。

2、一路開關量輸出：輸入通道的數據報警可同時關聯此路輸出做現場報警，報警狀態及數據與平臺同步，同時平臺及手機APP可手動操作打開及關閉此開關

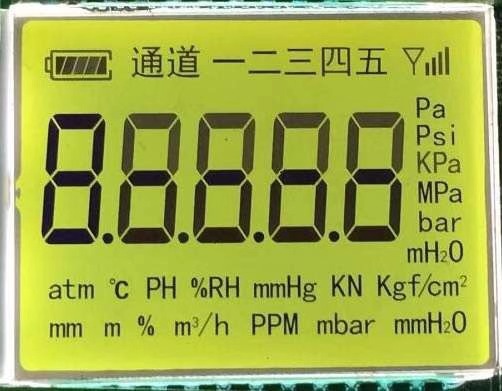

3、顯示屏功能

（1）此顯示屏采用了5位段碼屏，帶有背光燈，背光可通過按鍵點亮，當設備進入休眠狀態后，屏幕將自動關閉，如需打開可通過開關屏按鍵打開，按鍵停止操作60秒后設備即又進入休眠狀態；

（2）屏幕顯示內容為通道的數據及單位，可選擇單通道顯示，也可以通過按鍵切換的方式修改為巡撿輪回的方式顯示，通道一顯示的數據為MV輸入，通道二顯示為第一路4-20MA輸入，通道三顯示為第二路4-20MA輸入，通道四顯示為RS485輸入，通道五顯示為PT100溫度傳感器輸入。

（3）同時顯示單位也可以通過按鍵切換。

（4）右上角顯示為無線信號強度，通電后信號塔圖案在閃動時是正在連接服務器，當與服務器連上后圖案停止閃動。

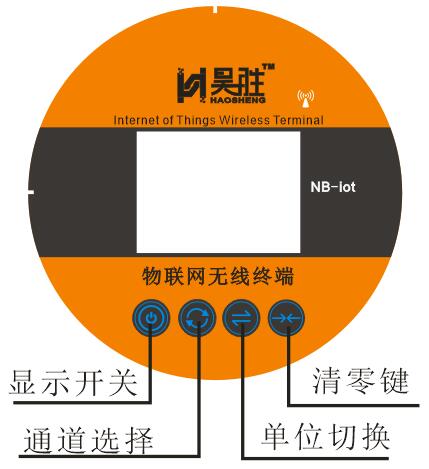

4、按鍵功能

（1）開關屏：此按鍵長按1秒以上為打開屏幕跟關閉屏幕的功能，在顯示狀態下點按一下為打開背光燈功能，再按一下為關閉背光燈，如不按關閉，背光燈在1分鐘內也會(huì )自動關掉。

（2）通道選擇：此按鍵是選擇顯示不同輸入通道的數據，總共有5個通道，單通道顯示模式下，每按一次（時間1秒）切換一個通道，如需多通道巡檢輪回模式顯示則按住5秒后松開，在巡檢顯示模式下按住5秒可恢愎到單通道顯示模式。

（3）單位選擇：此按鍵每按一次切換一個單位，壓力單位中數據可相互轉換，其它單位只能選擇，而不能轉換。

（4）清零鍵：此按鍵可清掉通道一、通道二、通道三傳感器空載時讀回來不是0的數據，通道四跟通道五的數據不能清零。

5、防盜報警功能

整機設備在現場安裝好后，如遭遇到非法拆卸,傳感器內部報警開關就會(huì )啟動,同時把報警狀態發送到平臺及手機APP,通知用戶及時處理。

6、GPS定位功能（選用）

GPS定位功能為選用項，因其功耗比較大，在電池供電時一般不建議選用此功能；此功能可結合防盜功能一起使用，也可在設備安裝好后使用一次，定位好后即可拆掉GPS模組，適用于戶外管網監控，消防栓定位檢測。

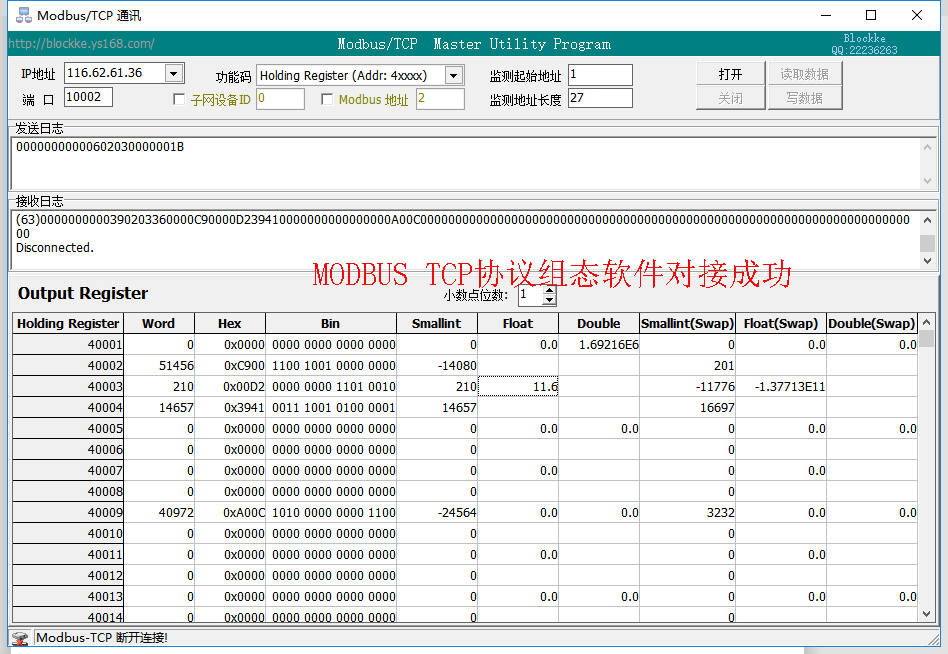

與組態軟件對接

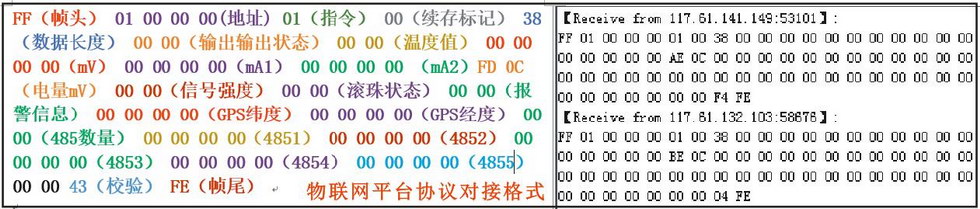

與物聯網平臺對接

三、產品特點
1、超低功耗設計，休眠模式下為50UA（3.6VDC電池供電）

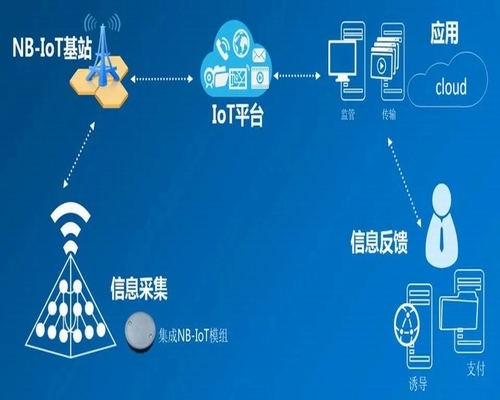

2、NB-iot窄帶物聯網，配套我公司物聯云采集監控平臺。
3、在線監測：PC端和移動端數據應用，實時/歷史/告警數據查詢
4、現場低功耗五位顯示表頭，可分連續顯示和觸發顯示（可選）。
5、遠程配置：采集頻次/發送頻次/告警上下限等參量遠程配置
6、數據通訊協議MODBUS TCP。
7、雙電源供電，電池供電采用3.6VDC鋰亞電池供電，電池壽命根據采集數據的頻率周期而定，一般可使用2-3年左右，外部電源5-30VDC供電。
8、高精度的24位ADC對傳感器信號進行采集和數字化。
9、加強的EMC抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。
10、異常告警：管網過壓欠壓/電量低異常告警
11、24hX365天在線監控，數據服務器記錄數據長達數年。
12、開放式云平臺API接口/MODBUS-TCP接口，與用戶工業組態系統、定制軟件、專用平臺無縫對接。

13、NB-iot窄帶物聯網產品安裝位置必須有NB-iot基站信號，專用的物聯網卡，費用低流量少，包年使用。

四、產品應用
城市、小區、工業園、村鎮供水管道壓力、溫度、液位、流量等遠程監測與控制。
城市燃氣管道壓力、溫度、液位等遠程監測與控制。
城市、小區、工業園、村鎮消防管道壓力、溫度、液位等遠程監測與控制。
城市供暖管道壓力、溫度、液位等遠程監測與控制。
管線泄漏檢測系統壓力、溫度、液位等遠程監測與控制。
儲槽、儲罐壓力、溫度、液位等遠程監測與控制。
油井/油田管道壓力、溫度、液位等遠程監測與控制。
施工管線壓力、溫度、液位等遠程監測與控制。
化工、電力、食品成產過程壓力、溫度、液位等遠程監測與控制。
環境污染水池的壓力、溫度、液位等遠程監測與控制。

本地配置軟件說明

1、 啟動軟件
雙擊可執行文件運行程序。

2、 主界面

3、 設備連接
設備通過RS485-USB轉換器和電腦連接，在配置軟件中選擇正確的端口號，設備默認波特率為9600，校驗：無。設備連接后重啟電源，然后在軟件界面通訊面板點擊打開按鈕，

（注：請在設備上電后20秒內點擊打開按鈕。）

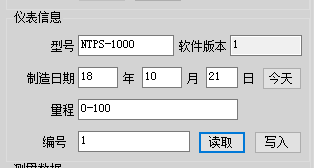

4、 儀表信息的讀取和配置
讀取儀表信息：在儀表信息面板點讀取按鈕，可讀取當前儀表配置信息。

修改配置信息：在儀表信息面板輸入配置信息后點寫入按鈕。

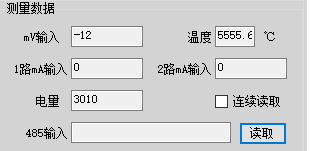

5、 讀取測量數據
在測量數據面板點讀取按鈕，可讀取當前儀表測量數據。

打勾連續讀取，可連續讀出測量數據

6、 輸出測試
在輸入輸出面板點輸出打開按鈕，可打開設備輸出，點輸出關閉按鈕，可關閉設備輸出。

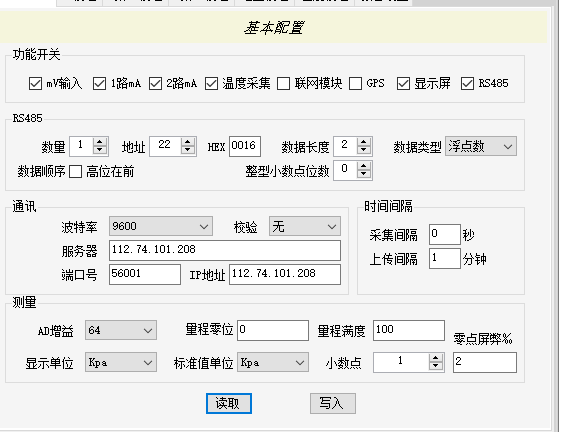

7、 基本配置
基本配置包括：設備功能開關、通訊、測量信息配置等。

點讀取按鈕可以讀取當前配置，修改信息后點寫入按鈕可修改當前配置。（注意:通訊配置修改后，重新連接設備時需和設備的配置信息一致。）

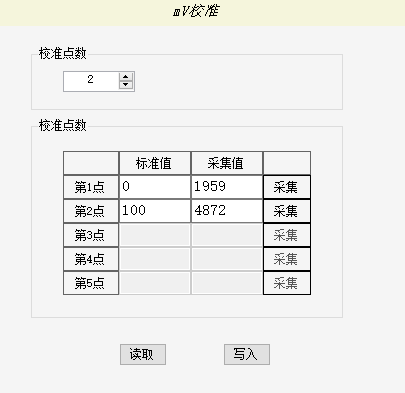

8、 mV校準

當需要對設備校準時，按下面步驟對設備進行校準：

1）讀取當前校準信息

2）選擇校準點數

3）每點輸入標準值，點擊采集按鈕采集標準值對應的AD值。

4）點擊寫入按鈕寫入校準信息

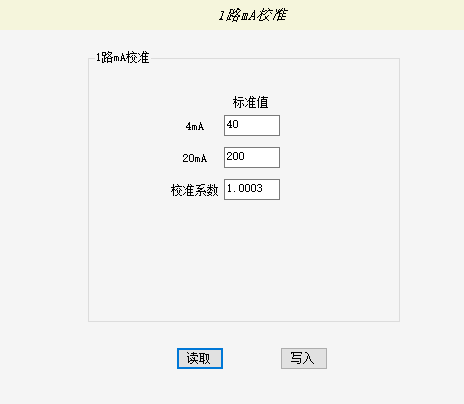

9、 1路2路mA校準

當需要對設備校準時，按下面步驟對設備進行校準：

1）讀取當前校準信息

2）輸入標準值和校準系數

3）點擊寫入按鈕寫入校準信息

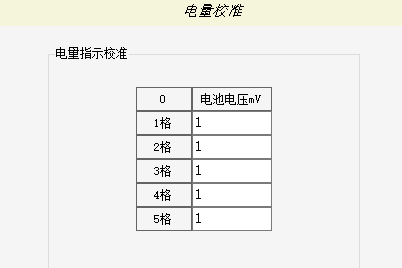

10、 電量校準

當需要對設備校準時，按下面步驟對設備進行校準：

1）讀取當前校準信息

2）輸入每格電量對應的mV值

3）點擊寫入按鈕寫入校準信息

11、 溫度校準

當需要對設備校準時，按下面步驟對設備進行校準：

1）讀取當前校準信息

2）輸入修正阻值

3）點擊寫入按鈕寫入校準信息

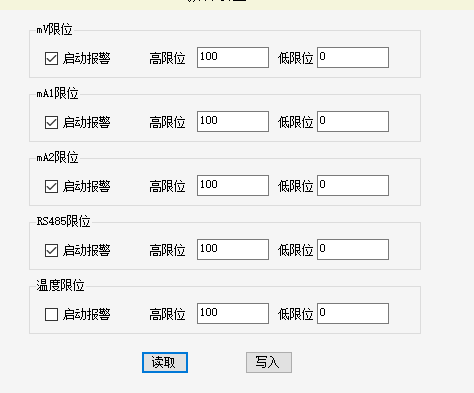

12、 報警設置
設置每通道的報警信息，報警上下限、打開和關閉。

點讀取按鈕讀取配置，點寫入按鈕寫入配置。
